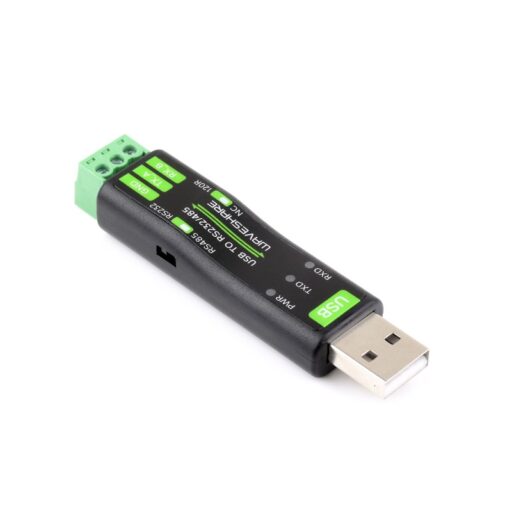

Convertor USB la RS232/RS485 Waveshare FT232RNL
Acest convertor utilizează cip original FT232RNL și oferă o soluție stabilă pentru conversia USB – RS232/RS485. Dispozitivul este echipat cu multiple circuite de protecție, asigurând funcționarea în siguranță în medii industriale și nu numai.
Modulul are o siguranță cu auto-recuperare incorporata și un circuit de protecție TVS, suprimând eficient supratensiunile din sistem, protejând împotriva tensiunilor induse de descărcările atmosferice și cele electrostatice. Carcasa compacta din ABS și configurarea ușoară cu ajutorul comutatoarelor fac dispozitivul portabil și ușor de utilizat.
Portul USB Type A (tată) permite alimentarea și comunicarea la 5V, oferind transmisie de date pe o distanță de până la aproximativ 5 metri.
Portul RS232 este prevăzut cu un conector cu borne cu șurub, asigurând o transmisie stabilă a datelor pe o distanță de până la aproximativ 15 metri, în modul punct-la-punct, la viteze cuprinse între 300bps și 921600bps.
Portul RS485 utilizează, de asemenea, un conector cu borne cu șurub și oferă control automat al direcției, diodă TVS și protecție la supratensiune, permițând transmisia datelor pe o distanță de până la aproximativ 1,2 km, în modul punct-la-multipunct (până la 32 de noduri).
Indicatorii LED (PWR, TXD, RXD) oferă suport vizual în timpul funcționării, indicând starea de alimentare, transmisia de date (TX) și recepția de date (RX).
Convertorul este compatibil cu o gamă largă de sisteme de operare — Mac, Linux, Android și Windows 11, 10, 8.1, 8, 7 — fiind o soluție ideală pentru diverse aplicații industriale și comerciale.
Caracteristici pe scurt:
- Cip original FT232RNL pentru comunicare rapida, stabila si fiabila
- Protecție TVS împotriva supratensiunilor
- Siguranță cu auto-recuperare și diode de protecție pentru ieșiri stabile de curent și tensiune
- Comutator de comunicare RS232/485
- Rezistenta incorporata de 120R pe interfața RS485, pornita/oprita cu ajutorul unui comutator
- 3 LED-uri care indica starea de alimentare și transmisia datelor
- Carcasa ABS compacta, portabila
- Suport pentru mai multe sisteme de operare: Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7
Pachetul conține:
– Adaptorul RS485 la USB 1 buc
– Cablu USB A mamă – tată
– Șurubelniță
– La cerere se furnizează 1-3m de cablu UTP CAT5E sertizat la un capăt cu mufă RJ45 – vă rog specificați la detalii comandă!
Wiki: https://www.waveshare.com/wiki/USB_TO_RS232/485
| Tip Produs | Convertor USB la RS232/RS485 cip FT232RNL | |
|---|---|---|
| Port gazdă | USB | |
| Port dispozitiv | RS232/485 | |
| USB | Tensiune de lucru | 5V |
| Tip conector | Type-A male | |
| Protecție | 200mA self-recovery fuse | |
| Distanță de transmisie | 5m | |
| RS232 | Connector | Screw terminal |
| Transmission distance | About 15m | |
| Transmission mode | Point-to-point | |
| Baud rate | 300bps ~ 921600bps | |
| RS485 | Conector | Borne cu șurub |
| Control Direcție | Control automat hardware | |
| Protection | Protecție la trăsnet și supratensiune de 600W, protecție ESD de 15KV, cu rezistor de echilibrare de 120Ω integrat pe placă. | |
| Raza de transmisie | Aproximativ 1200 m (la viteza mica) | |
| Moduri de transmisie | punct <-> multipunct (pana la 32 de receptoare, repetoare recomandate pentru 16 receptoare) | |
| Baud rate | 300bps ~ 921600bps | |
| Indicatoare LED | PWR | Indicator rosu de alimentare, se aprinde când USB-ul este conectat și este detectat 5V. |
| TXD | Indicator TX verde, se aprinde când sunt transmise date. | |
| RXD | Indicator albastru RX, se aprinde când primește date. | |
| Mediu de lucru | Temperatură | -15℃ ~ 70℃ |
| Umiditate | 5%RH ~ 95%RH | |
| Sisteme de operare
compatibile |
Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7 | |
